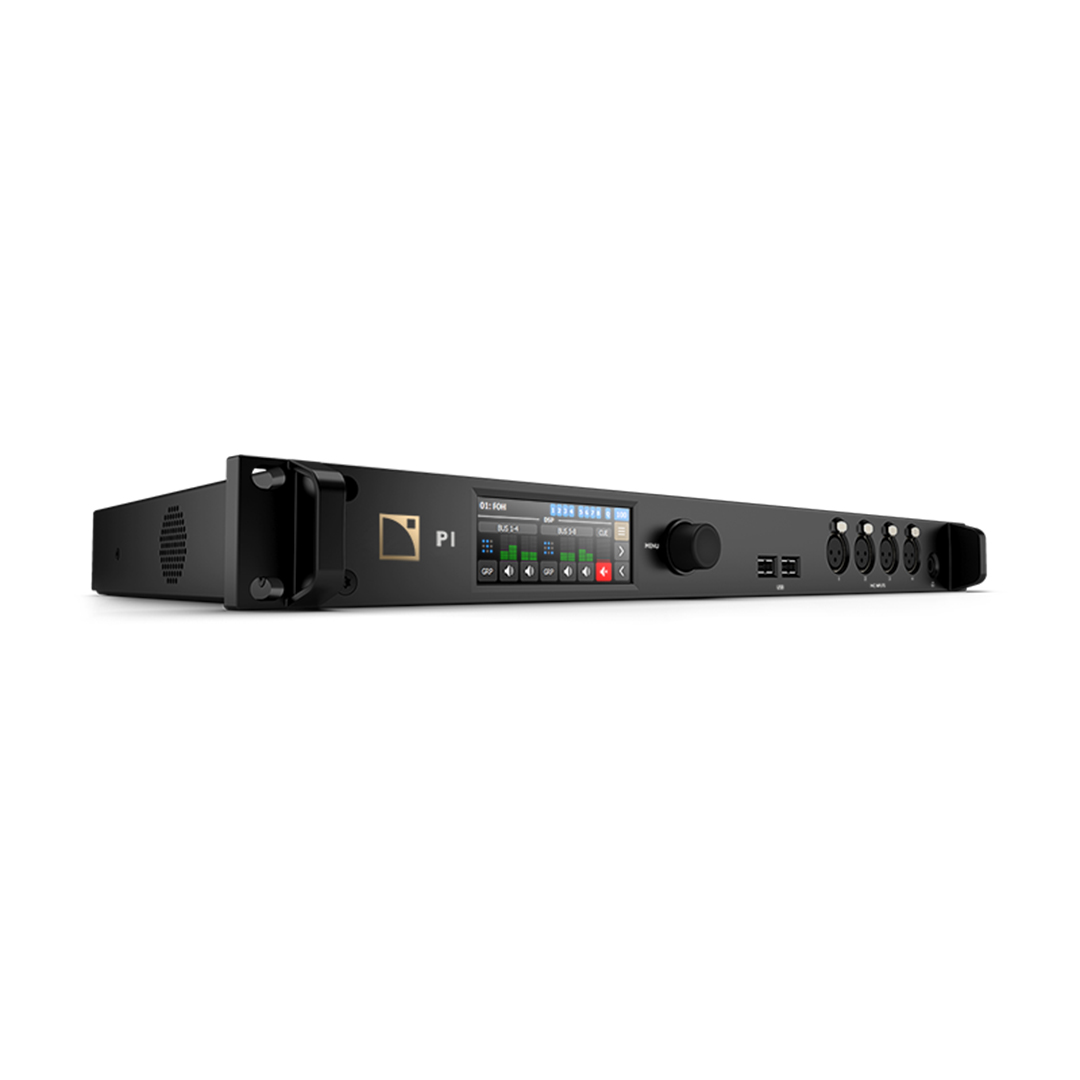

L-Acoustics P1 AVB processor

1x L-Acoustics P1
1x L-Acoustics P1 Sensor
1x 220v stroomkabel (euro)
1x USB kabel
1x Ethercon Cat5 kabel 3 meter

Sku:GEVE50775

100,00 ex. btw

Vergelijk

L-Acoustics P1 AVB processor is een audioprocessor met drie hoofdtoepassingen: Hij kan FOH (front of house) worden gebruikt om bijvoorbeeld te wisselen van mengtafels, het systeem naar de wens van gasttechnici te EQ’en of om de signalen vanuit de mengtafel naar verschillende zones/stacks/rigs te distribueren.
Daarnaast is het een uitgebreide audiobridge met analoge en digitale in- en uitgangen voor het converteren van analoge signalen naar digitale formaten waaronder AES/EBU en AVB, en vice versa. Bijvoorbeeld worden via AVB de signalen van maximaal 8 audiokanalen tijdcorrect en met extreem lage latency bij de diverse ontvangers afgeleverd. De P1 audio processor verzorgt ook hoogwaardige samplerate-conversie. Ten slotte, maar niet noodzakelijkerwijs het minst belangrijk is de functie als platform voor de L-Acoustics M1 meetsoftware. Voor meetfuncties zijn er onder meer vier microfoon ingangen voor gelijktijdig gebruik en offline kunnen vertragingstijden en EQ-curven worden berekend.

NETWORK MANAGER
De L-Acoustics P1 audioprocessor is volledig geïntegreerd in hun LA Network Manager en kan dan ook een cruciale rol spelen in het (fijn)afstemmen van de meest omvangrijke PA-systemen, waarbij bijvoorbeeld ook het functioneren van drivers in individuele speakerunits in de gaten wordt gehouden en actie wordt ondernomen wanneer er een defect optreedt, om verdere schade aan de systemen te voorkomen.

ARCHITECTUUR
De architectuur van de L-Acoustics P1 audioprocessor / measurement platform voorziet in 20 inputs (4x mic/line, 4x line, 4x AES/EBU en 8 kanalen via AVB – listener) en 18 outputs (hoofdtelefoon – stereo, 4x line, 4x AES/EBU en 8 kanalen via AVB – talker). Informatie over de instellingen en meetgegevens wordt verzorgt door een kleuren-TFT-touchscreen van 320 x 120 pixels. Voor het routen en mixen zijn er 4 matrixbussen beschikbaar elk met EQ en dynamische processing. Audio kan worden afgespeeld door middel van USB-media.

AVB processor and measurement platform

Architecture 20 x 16 (+ headphones)
Busses 8 DSP busses + Cue Bus
I/O 8 AVB I/O, 4 Line I/O, 4 AES I/O, 4 Mic/Line inputs (48V)
Processing (per bus) Gain, mute, polarity, delay
16 EQ filters
Clip protection
Height 1U
Network Milan-certified with seamless network redundancy



Power supply

Mains rating 100 V – 240 V ( ±10%), 50-60 Hz
connector lockable IEC connector C13 with power on/off button

DSP

Digital Signal Processor (DSP) Dual SHARC 32-bit, floating point, 96 kHz sampling rate
Matrix Mixing 20 inputs to 8 independant busses
Mute, gain, PFL/AFL
Busses 8 busses + cue bus
Processing per bus Mute, gain, polarity
Delay up to 4000 ms
16 EQ filters
Direct routing From any input to any output
System tuning Integrated measurement platform for M1

Inputs

Processing per input Mute, gain, polarity, gang

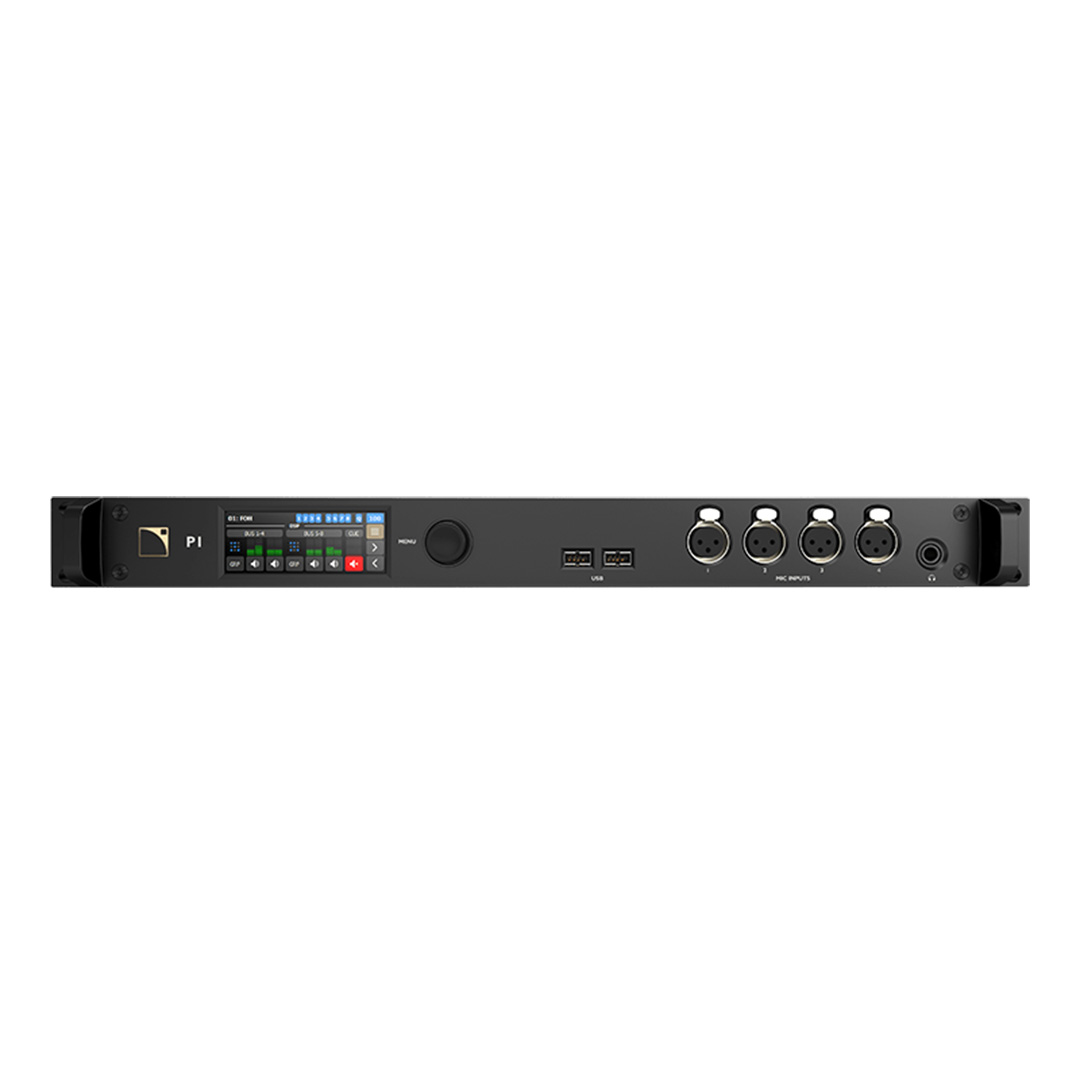

Analog mic/line 4 mic/line channels on 4 female 3-pin XLR (front)
48 V phantom power
Gain 0 to 60 dB
2nd order highpass filter 40 Hz

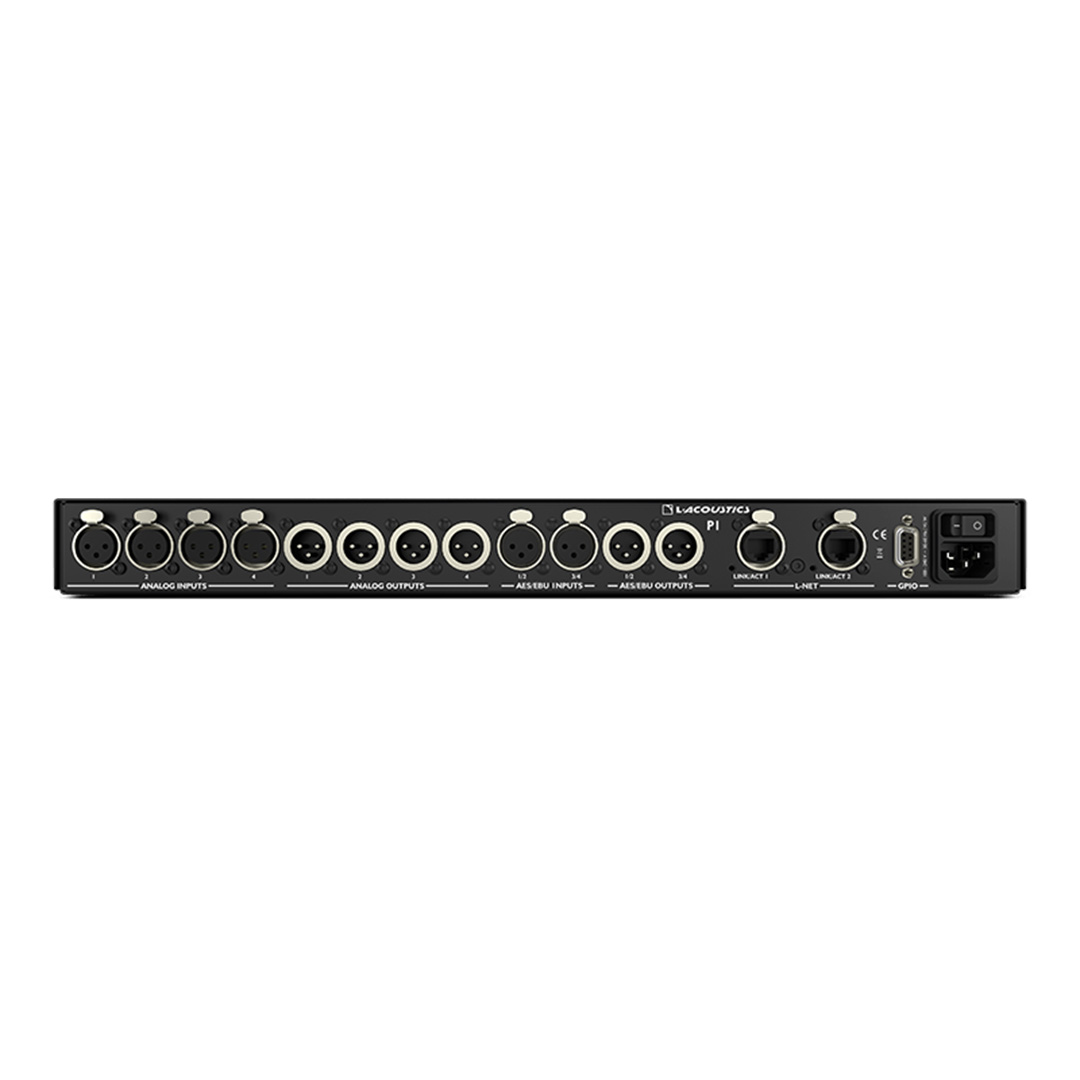

Analog line 4 line channels on 4 female 3-pin XLR (rear)
AES/EBU 4 AES/EBU channels (2 x AES3) on 2 female 3-pin XLR
AES/ EBU Sample Rate Converter (SRC) Operating at 24 bit / 96 kHz
AVB 8 channels from 2 independant AVB streams on etherCONTM 1 Gb/s
Sampling frequency: 48 kHz or 96 kHz

Outputs

Processing per output Mute, gain, polarity, gang
Analog line 4 line channels on 4 male 3-pin XLR
AES/EBU 4 AES/EBU output channels (2 x AES3) on 2 male 3-pin XLR
Sampling frequency and word length: 96 kHz at 24 bits
AVB 8 audio channels from 2 independant AVB streams
Sampling frequency: 48 kHz or 96 kHz
headphones Stereo
Minimum load : 32 ohms

Latency

Analog or AES/EBU 0.5 ms pass thru
DSP propagation delay 0.37 ms
Signal distribution Time-aligned redundant audio

Features

Signal generator Sine wave, sine bursts, sweep, white noise and pink noise
Media player Stereo output at 24 bit / 96 kHz

Interface

Display 1 TFT color touchscreen display (320 × 120 px)
navigation 1 encoding wheel with push button

Remote control and monitoring

Network connection Dual-port Ethernet Gigabit interface
Milan seamless dual network redundancy
L-Acoustics remote control software LA Network Manager
General purpose inputs and outputs (GPIO) 2 GPI + 2 GPO on DB9 female connectors
Third-party management solutions QSC® / SNMP / Crestron®

Operating conditions

Temperature 0º C / 32º F to +50º C / 122º F

Physical data

Height 1U
Weight 3.7 kg / 8.2 lb
Protection rating IP30
Gewicht 14.5 kg
